太陽橋TYQ-12工程控制說明
一、產品介紹：

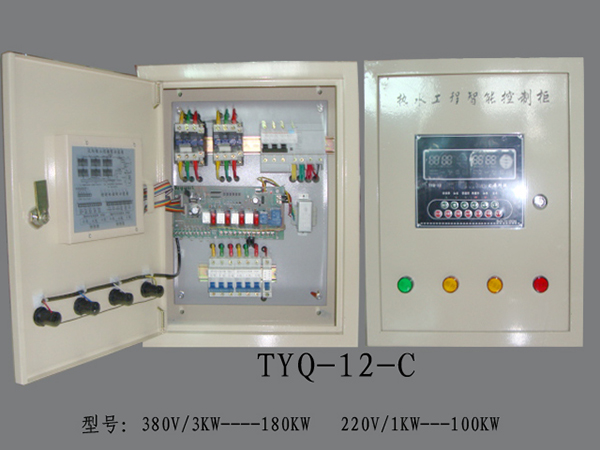

太陽能集熱工程控制柜是為集中供熱水的太陽能工程及別墅型太陽能熱水器專門開發研究的智能型控制柜。其主要特點是采用了不銹鋼頭（304—2B）的水位傳感器，且長時間不會產生水垢。影響檢測可靠性和使用壽命的問題，且結構簡單、使用方便、穩定性好、不受水箱溫度及水質的影響、水位檢測可從十幾厘米到幾米，性價比極高，是目前水箱水位檢測最理想的裝置之一；溫度傳感器采用優質高價進口材料，可根據用戶要求，檢測度可達200℃（一般的只能到120℃），完全滿足了工程型集熱器的工作要求；主要電子元器件全部采用美國原裝進口器件，雙電源供電，光電隔離設計，工作穩定可靠，不受強電工作干擾；系統采用三相電（交流380V）和單相電（交流220V）兼容的方式，大功率設計，以適應用戶不同的工作環境及更高的配件可選性和系統工作效率，電加熱棒采用交流380V或交流220V自選，最大可控功率可由用戶制定，增壓泵及循環泵最大可控功率均為1500W，并可根據用戶要求增加其可控功率；多指示燈指示；當系統出現問題時可開啟手動；當前工作狀態直觀明了；充分考慮安全性，裝配高質量漏電保護系統。同時為了適應不同的用戶要求，公司根據各種系統要求，開發了大型軟件系統，最大限度地方便了用戶需求和現場安裝調試，所有功能可現場隨機取舍，所有參數可根據現場硬件情況及用戶要求隨時設置，并且可根據用戶的要求，以最低成本升級系統功能，以滿足用戶的不斷發展要求。
二、技術參數：
1、主機消耗功率:＜5W （不含電加熱、水泵、電磁閥）；
2、工作電壓：AC220V/380V ±10% 50Hz；
3、電磁閥參數:AC220；
4、測溫精度：±2℃；
5、測溫范圍：0～99℃；
6、水位分檔：五檔；
7、控制電加熱功率：（根據客戶要求來訂）
8、熱交換泵功率一般：≤ 1000W （≤1000W 根據客戶要求來訂）
9、管道循環泵功率一般：≤1000W（≤1000W 根據客戶要求來訂）
10、漏電動作電流≤30mA／0.1S(大電流配件正泰電器
三、功能介紹：
顯示部分：
1、 超大LED集成顯示：集熱器溫度、水箱溫度、高樓回水溫度、水箱水位、低樓回水溫度、顯示北京時間及工作狀態，系統運行時一目了然；
2、 自動上水（水位控制、定時控制）功能；
當水箱水位降至進水位時，控制器會自動上水，加水至設定的上限水位自動停水。水位上下限可任意設定；同時，也可以設定三次定時上水功能，時間可在00：00～24：00之間任意設定。
l 系統軟件設有故障自動檢測排除功能，控制器在停水或水壓過低時自動切斷電磁閥的工作。
l 系統軟件設有防空曬保護程序，有效避免了太陽能熱水器高溫空曬后突然進水而使真空管破裂。
l 系統軟件設有停電記憶功能，上水時斷電自動記憶工作狀態，來電時，自動連續上水至停止水位。
3、 自動電加熱（溫控加熱、定時加熱）功能；
用戶可根據自己所需要的功能，來設定電加熱溫度上下限，當溫度低于下限時自動啟動電加熱，到設定的溫度上限自動停止；同時也可以設定三次定時加溫功能，如：定時在每天下午5點檢測水箱里的溫度，如果水箱低于設定的溫度上限，則自動啟動電加熱，加熱至設定的溫度上限自動停止。
l 系統軟件設有電加熱保護程序（防干燒）。當水箱內無水或水位過低時（20%），系統將自動鎖定電加熱系統。當需要啟動電加熱時，先檢測水箱水位，未達到保護值時，先上水至保護值，然后才啟動電加熱。
l 自動電加熱有時間段控制，防止電加熱不必要的浪費，出廠參數為00：00—23：59.意思是在早上的0點開始至23點59分關掉，全天候工作，用戶可可根據自己需要來定。
4、 自動控制熱交換泵；
熱交換循環泵為溫差循環控制，溫差循環（對應設置項：溫度上限、溫度下限）當集熱器水溫高于儲水箱水溫一定值（設定的溫差上限）時，啟動循環泵。當兩邊溫度接近時（至設定的溫差下限），關閉循環泵。
l 系統軟件設有防空曬保護程序。當集熱器與水箱之間的溫差超過80℃時，停止熱交換，有效避免了集熱管高溫空曬后突然進水而使真空管破裂。
l 系統軟件設有開泵時間保護程序，當剛停止循環后3分鐘內，不會重新啟動。
5、 自動控制增壓泵功能；
當水壓不夠無法上水需要裝增壓泵時，電腦可以自動控制增壓泵工作（增壓泵和電磁閥同步）。
6、 自動控制管道循環泵；
管道循環泵有四種工作方式，用戶可以根據實際需要設置其中一種：
方式一：時控循環（對應設置項：?jiǎn)?dòng)間隔時間、連續運行時間）每隔一定時間，啟動循環泵。運行一定時間后，關閉循環泵。
方式二：溫控循環（對應設置項：管道循環啟動溫度、連續運行時間）當管道溫度低于一定值（設定啟動溫度）時，啟動循環泵，當管道溫度上升到設置的溫度，關閉循環泵。
方式三：溫差循環（對應設置項：管道循環溫差下限、管道循環溫差下限）水箱與管道溫差超過溫差上限時，啟動循環泵，至溫差接近到下限值時，關閉循環泵。
方式四：定時循環（對應設置項；管道循環泵工作時間，需要定時的時間），管道循環泵每天可以設置5個工作 ，每天一到設置的北京時間，管道循環泵會自動啟動，工作3分鐘（可以隨意設置）停止。
l 控制器提供方式選擇設置項，設置范圍1、2、3，4對應方式1、2、3，4（參見設置設使用說明）
l 當管道溫度傳感器不接時，控制器自動采用方式1控制循環泵，參數恢復為默認值：?jiǎn)?dòng)間隔時間1小時，連續運行時間5分鐘！
l 系統軟件設有開泵時間保護程序，當剛停止循環后3分鐘內，不會重新啟動。
l 自動管道循環有時間段控制，防止管道熱水流失不必要的浪費，出廠參數為00：00—23：59在早上的0點開始至23點59分關掉，為全天候工作狀態，用戶可根據自己需要來定。
7、 恒溫出水功能；
當水箱溫度≥恒溫出水啟動溫度時，自動啟動恒溫出水泵到恒溫水箱里，水箱溫度≤恒溫出水停止溫度，（溫控出水啟動溫度-溫控出水停止溫差），自動停止出水泵。
當恒溫水箱水位≤下限水位(如50％)時，打開出水泵，補水，到50％停止，以保證夠電加熱的水位。
8、 自動/手動切換功能；
用戶可根據實際需要，在許可的狀態下，隨時通過手動工作，進行加水、加溫、熱交換、管道循環的啟動或關閉。
9、 溫控上水；
當溫控上水啟動時，溫控上水功能開啟，溫控上水就是電磁閥進水直接進入模塊，當集熱器溫度到55℃打開電磁閥進水，由于冷水進入模塊溫度降低，等集熱器溫度降到45℃時關閉電磁閥進水，集熱器溫度不斷升高，55℃熱水不斷的送入保溫水箱，使保溫水箱的水逐漸升高，系統不斷的反復運行。使保溫水箱水位滿為止。當集熱器溫度再高于水箱溫度時系統自動轉入溫差循環模式。
10、防凍保護；
防凍探頭裝在集熱器的進水口，當防凍探頭溫度低于5℃開始熱循環，到8℃停止熱循環。把保溫水箱的熱水循環到集熱器以保證集熱器及熱循環管道不會凍壞。在北方最好伴熱帶和防凍功能同時開啟，確保萬無一失。
11、復位功能；
用戶對參數進行修改后，如果出現功能不正常，可以按住“復位/”鍵5秒后待顯示全亮?xí)r放開，即恢復出廠設置，以后主機按控制柜出廠參數運行。
四、使用說明：
本控制柜出廠時已設置好所有參數，安裝好以后接通電源即能實現全自動運行，對不熟悉的用戶，請仔細閱讀說明書后方可設置（修改）參數。按住功能鍵，進行參數設置，在進入?yún)?shù)設置頁面時，屏幕數碼只會顯示所修改的參數，進入?yún)?shù)設置頁面后，按“翻頁”鍵選擇下一項參數，按“+”或“-”鍵來加減參數，修改好參數后按保存鍵來保存參數。
一、北京時間、恒溫進水方式選擇設置：
按“翻頁”鍵3秒，聽到“嘀”一聲進入?yún)?shù)設置狀態，原設置的北京時間小時不停在閃爍，按“+”+或“-” 鍵校正北京時間的小時（范圍00～23），校正好小時再按一下“翻頁”鍵，此時分鐘數字在不停閃爍，進入北京時間分鐘的校正（00～59），設置完北京時間，再按一下“設置”鍵進入下一個參數；下一個參數為恒溫進水方式選擇，F(xiàn)1為根據集熱器溫度進水，F(xiàn)2為根據水箱溫度進水（出廠設置為F1，根據集熱器溫度進水）按一下“翻頁“鍵進入下一個參數設置，水質設置，屏幕顯示“-- -1”表示水質為普通自來水。當選擇“-- -2”時為山區等比較純凈的水質。靈敏度較高。設置完成后，按一下“保存”鍵，會自動保存，斷電后也會自動記憶。
二、加水設置（溫控進水參數設置，水位上下限設置、三次定時加水設置）
長按“加水”鍵5秒鐘，進入加水參數設置，屏幕顯示下限“45”不停閃爍，表示恒溫進水的停止溫度是45度，也就是說，當選擇的方式為集熱器或者水箱溫度達到設置的下限溫度45度時，停止進水；按一下“翻頁”鍵，屏幕顯示上限“55”度，表示當集熱器或者水箱溫度達到設置的上限溫度，會自動啟動進水電磁閥加水，按“+”或者“-”可修改在閃爍的參數。下一屏為水位下限設置項，“2H”不停閃爍，提示可以進行修改，當水位降到2H時會延時3分鐘后自動打開進水電磁閥補水，此時不管集熱器或者水箱溫度是多少度。此時補水至設置的上限減一格水自動停止進水。按一下“翻頁”鍵，進入下一項設置，為水位上限，只要水位達到設置的上限，不管出于何種進水方式，都會自動停止進水，防止水箱水滿溢流。后面的參數設置依次為三次定時加水時間，以及定時加水的各自水位上限。
三、加熱設置（恒溫加熱、定時加熱、時間段加熱）
長按加熱鍵5秒，進入加熱設置項；
40（下限） 55（上限）表示當水箱溫度低于40度自動啟動電加熱，當溫度上升到55度時關閉電加熱。
下頁1 17 00 表示每天17點當水箱溫度不在設置的上限溫度，自動啟動電加熱，到上限溫度停止；
下頁2 24 00為第二次定時加熱時間，24 00為取消本次定時加熱設置；
下頁3 24 00為第三次定時加熱時間，24 00為取消本次定時加熱設置；
下頁00 00 為自動電加熱起始時間
下頁23 59為自動電加熱關閉時間
表示自動電加熱只有在起始時間和結束時間段內才會自動工作，在時間段外不會自動工作，時間段可以根據需要任意設置。
四、熱交換循環泵設置（集熱器和水箱之間循環泵的溫差設置）
長按“熱循環”按鍵5秒鐘，自動進入熱循環泵的參數設置，“ON”表示加水電磁閥工作時，循環泵達到工作條件可以自動啟動，如果設置成“OFF”，表示加水電磁閥工作時，循環泵不可以啟動；按一下“翻頁”鍵，屏幕顯示“85”，這個參數為防止水箱溫度過高的參數，當水箱溫度達到設置的85度，熱交換循環泵不工作，防止夏天水箱溫度，燙傷下面洗浴的人，此時循環泵不工作。按“+”或者“-”可修改這個參數。按“翻頁”鍵轉入下一屏，“03”下限，為溫差循環泵的停止溫度設置，后面的“08”為溫差循環泵的啟動溫度設置，也就是說當集熱器溫度高于水箱溫度8度時，自動啟動溫差循環泵，高于3度時停止。下一屏為集熱器和水箱防止高溫選擇項，當選擇“ON”時，表示選擇集熱器防高溫，如果選擇“OFF”表示選擇水箱防止高溫。下一項參數為集熱器防高溫設置項，出廠值為“90”，表示當集熱器溫度達到設置的這個90度時，不管水箱溫度多少度，自動啟動熱交換循環泵，每隔20分鐘運行5分鐘，周而復始，不斷運行，防止高溫空曬炸管。
五、室內管道循環設置（四種方式選擇；時間段選擇）
長按“管保溫”按鍵，進入管道循環設置；
“1”為管道循環泵選擇方式，表示管循環方式為第一種（時控循環）
“—3 05”表示每隔30分鐘，工作5分鐘，前面“—3”為30分鐘，如果設置為“—1”表示為10分鐘，如果設置為“1—”，表示間隔時間為1個小時，右邊“05”表示工作時間為5分鐘。
“2”為管循環方式選擇為第二種方式（溫控循環）
“18 22”表示當管道溫度低于18度，自動啟動管道循環泵，到22度停止，
“3”為管循環方式選擇為第三種方式（溫差循環）
“05 15”當熱水管道溫度低于水箱溫度15度時，自動啟動管道循環泵，當管道循環泵溫度低于水箱溫度5度時，停止管道循環泵。保證熱水管道一開就有熱水，“05”為停止溫差，“15”為啟動溫差。
“4”為管道循環泵方式選擇為第四種方式（定時循環）
“003”為工作時間，表示管道循環泵每次工作時間為3分鐘；按一下“翻頁”鍵
，后面依次為5個定時時間，第一次定時時間“06 00”，第二次定時時間“07 00”，第三次定時時間“16 00”，第四次定時時間“17 00”，第五次定時時間“18 00”；
下一屏
“00 00”為管道循環時間段開始時間
“23 59”為管循環時間段結束時間，管道循環泵只有在這個時間段內會自動工作；時間段外可以手動工作，出廠值為全天候。
五、使用環境：
1、海拔高度不超過2000米 2、控制器室內工作溫度-10℃～50℃
3、空氣相對濕度有大于90％ 4、無腐蝕氣體
六、基本配置及技術指標：
金屬噴塑控制柜 一臺 溫度顯示 0～99℃
水位傳感器 二根 增壓泵驅動能力 220V 1.5KW
溫度傳感器 五根 循環泵驅動能力 220V 1.5KW
水位檢測高度 25cm以上 電加熱驅動能力 （由用戶定制）
水位顯示 20％～100％ 輸入 380V／220V 50HZ
